一、产品简介：

BS-820R热电偶温度变送器、BS-820Z热电阻温度变送器是现场安装式温度变送单元。它采用二线传

送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶、热电阻信号变换成输入电信号或

被测温度或成线性的4～20mA的输出信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化

结构。它作为新一代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等

工业部门。

二、产品特点：

1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。

2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高

了信号长距离传送过程中的抗干扰能力。

3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。

4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热

电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。

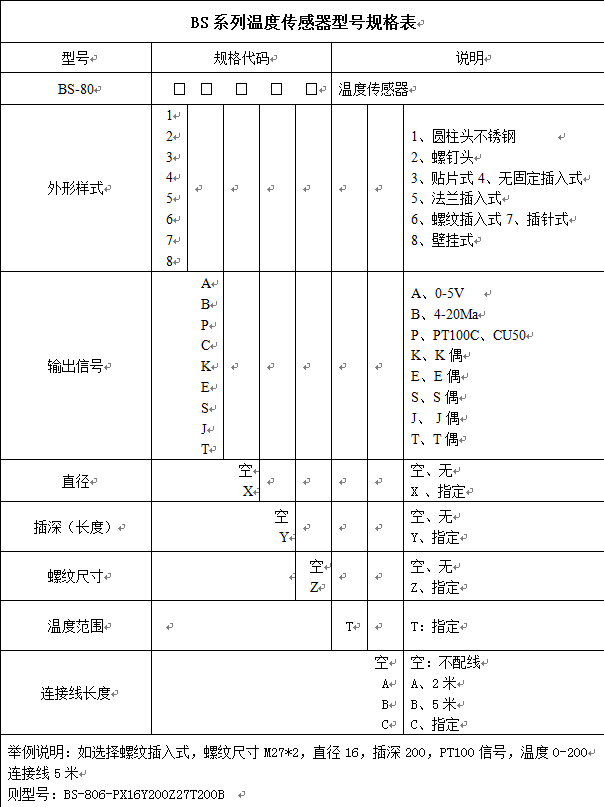

三、主要技术指标：

1、输入：热电阻Pt100、Cu50、Cu100

热电偶K、E、S、B、T、J、N

2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温

度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性，也可与热电偶温度计的输入温度信号成

线性。

3、基本误差：±0.2%、±0.5%

4、传送方式：二线制

5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。

6、负载：极限负二载电阻按下式计算

RL（max）=50×（Vmm-12）

即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。

   注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。

7、环境温度影响≤0.05%1℃

8、正常工作环境：

a、环境温度 -25℃～+80℃

b、相对湿度5%～95%

c、机械振动f≤55Hz振幅＜0.15mm

四、接线图

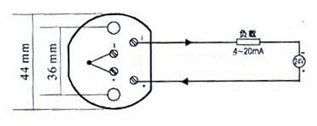

 1.热电阻三线制变送器安装接线图

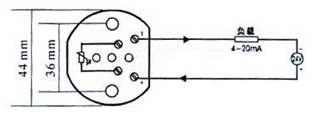

2.热电阻二线制变送器安装接线图

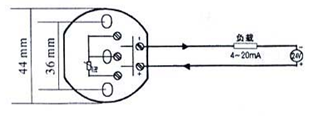

3. 热电偶二线制变送器安装接线图
